隨著工業技術的日益成熟與發展，對機械設備的自動化和智能化要求越來越高，遠程管理和遠程維護設備也成為當前工業制造的一部分。而目前大部分設備的控制系統是PLC控制器，如何全面提高對PLC設備的綜合管控水平，實現各地區各領域PLC設備參數的遠程綜合采集，有效提高PLC系統的自動化控制水平，提高企業的設備管理水平，成為許多在大中小企業共同關心的問題。
每年因?yàn)樵O(shè)備安裝調試和解決售后故障問題，派服務工程師駐地服務或出差現場，都會占設備廠商很大一部分的成本，并且既耗時費力，并且有時也造成了資源的浪費和費用的增加。通過下面的方法，可以在遠程的情況下解決plc遠程編程調試和遠程診斷的難題。
一、西門子200 SMART遠程編程及程序上下載系統結構
HiNet
工業智能網關支持所有主流PLC，以西門子200 SMART為例。200 SMART PLC為設備控制核心，HiNet智能網關為數據遠程采集終端，通過3G、wifi及以太網等通信方式通過VPN over P2P的專用安全通道直接將PLC的程序及運行參數采集至PC、LED顯示屏等監控終端。
依靠監控終端的step7、WINCC等編程或上位機軟件實現對遠程PLC的遠程編程、在線監控、在線仿真、數據遠程采集、設備遠程控制等功能。
二、硬件需求
1、PC 編程器
2、網線或3G網卡或無線路由器
3、HiNet工業智能網關
三、軟件需求
1、Hinode windows Client客戶端
2、編程軟件
四、PLC遠程監控和編程步驟：
1、HiNet智能網關與西門子200 SMART相接；通過普通網線，一端接入PLC的編程口，另一端接入HiNet網關的LAN口；

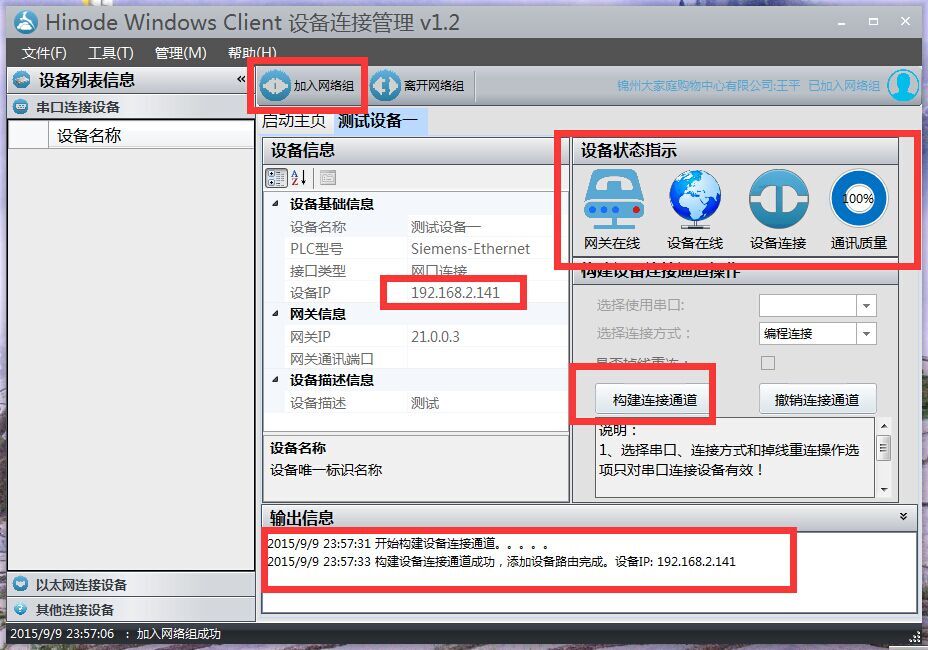

2、通過Hinode連接管理工具查看網關、PLC設備是否在線，實時連接所管控的PLC；連接云服務器，并查看現場通訊質量，打通編程軟件或上位機軟件與PLC之間的VPN over P2P通道；
3、Step7 編程軟件進行遠程操作。

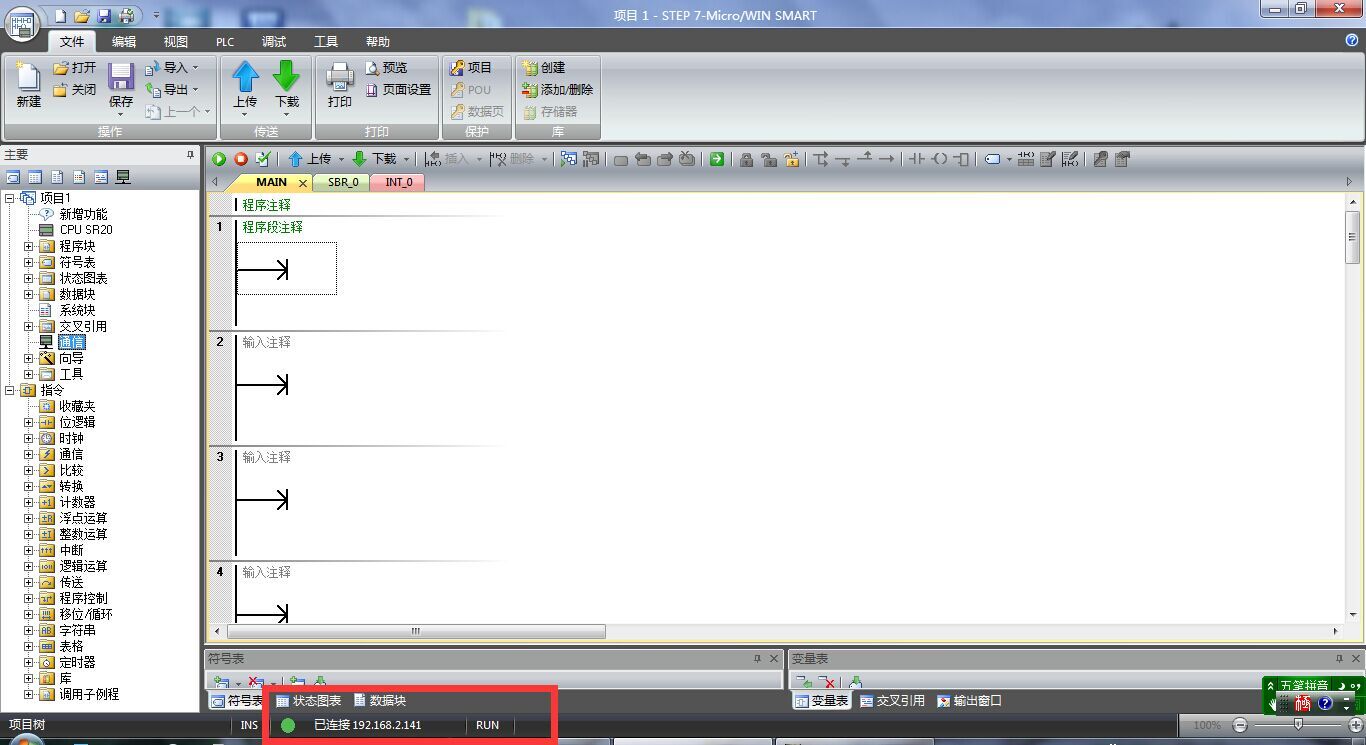

編程圖一

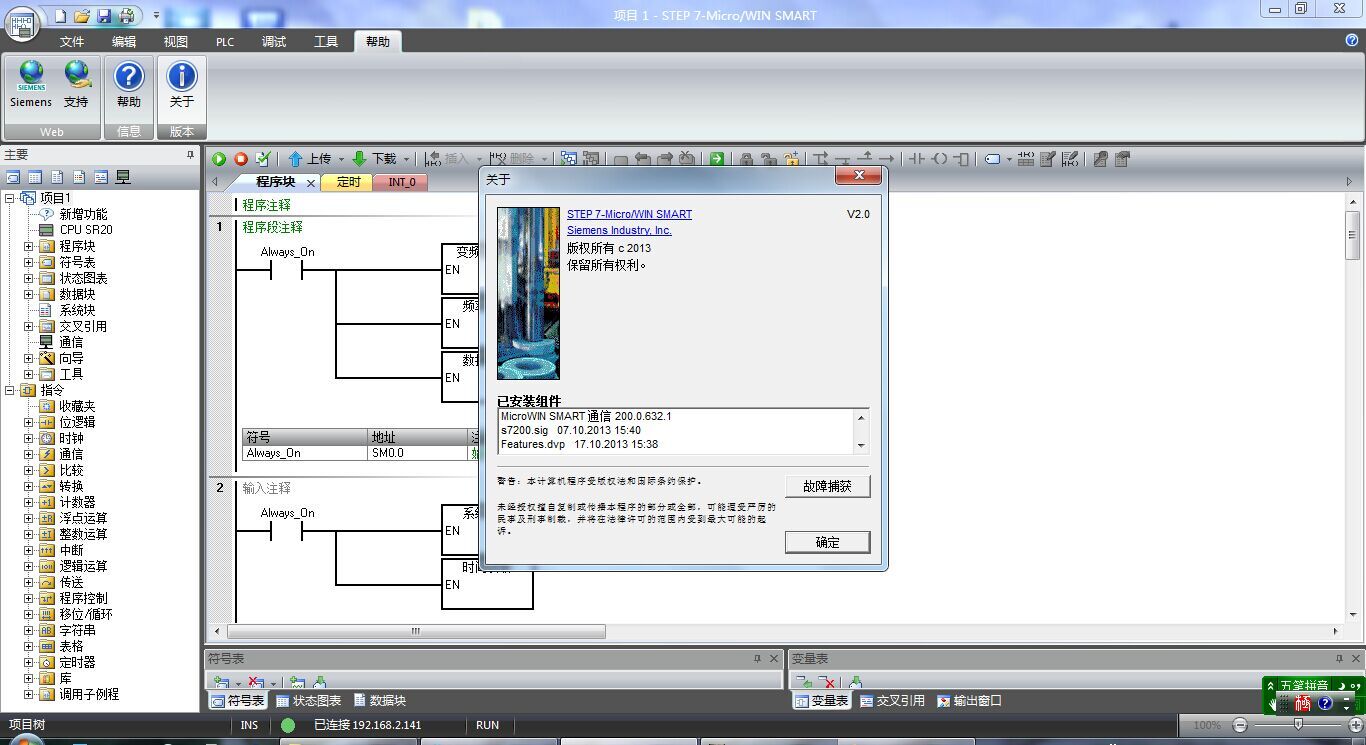

plc編程圖二

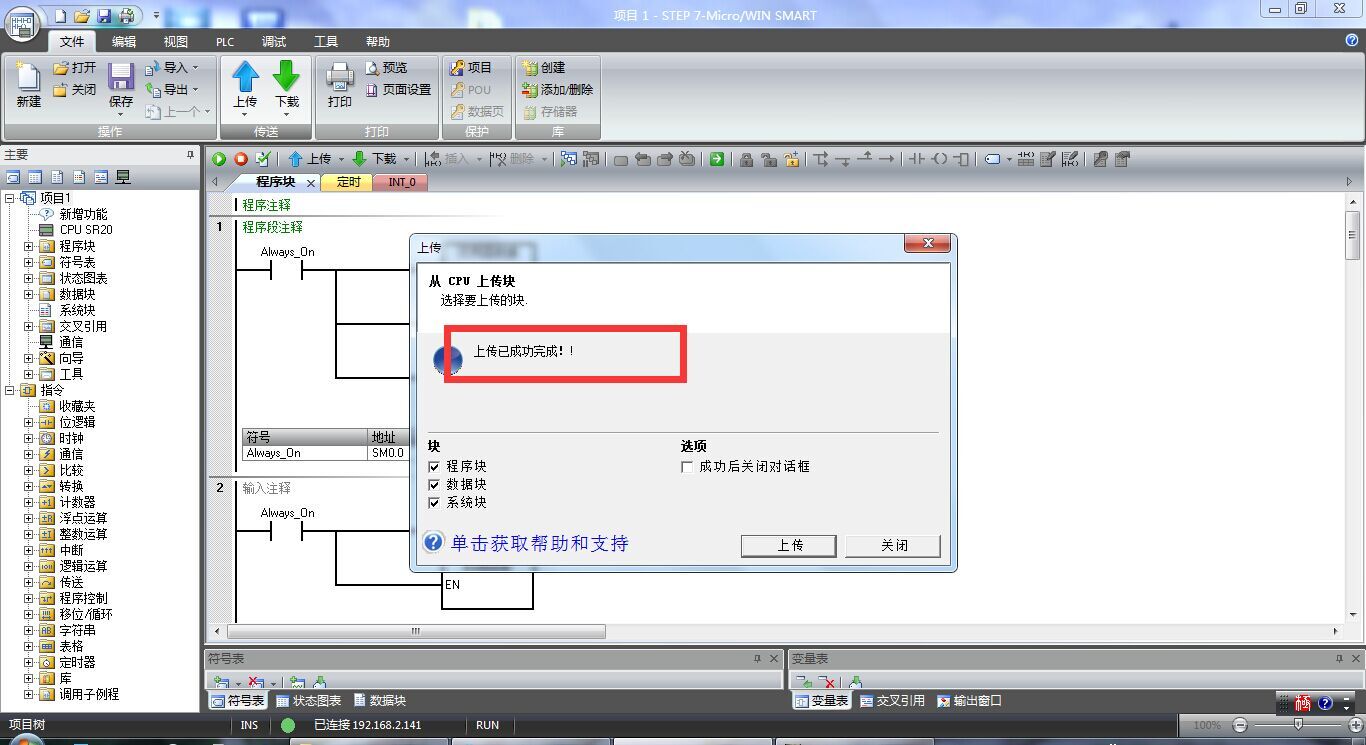

plc編程圖三
五、應用HiNet網關實現plc遠程的意義
1、節省企業售后成本；
2、減少企業資源浪費；
3、提升企業服務質量，增加客戶滿意度；
4、提升企業綜合競爭力。
